Popis výrobku
● Číslo modelu: EMMS-32R
● Standardní: IEC 60947-2 / IEC 60947-4
● Jmenovitý proud: 0.1A až 32A
● Obsluha: otočná rukojeť
● Jmenovité provozní napětí (Ue): až 690V
● Jmenovité impulsní napětí (Uimp): 6kA
● Montáž: 35mm DIN lišta
Úvod

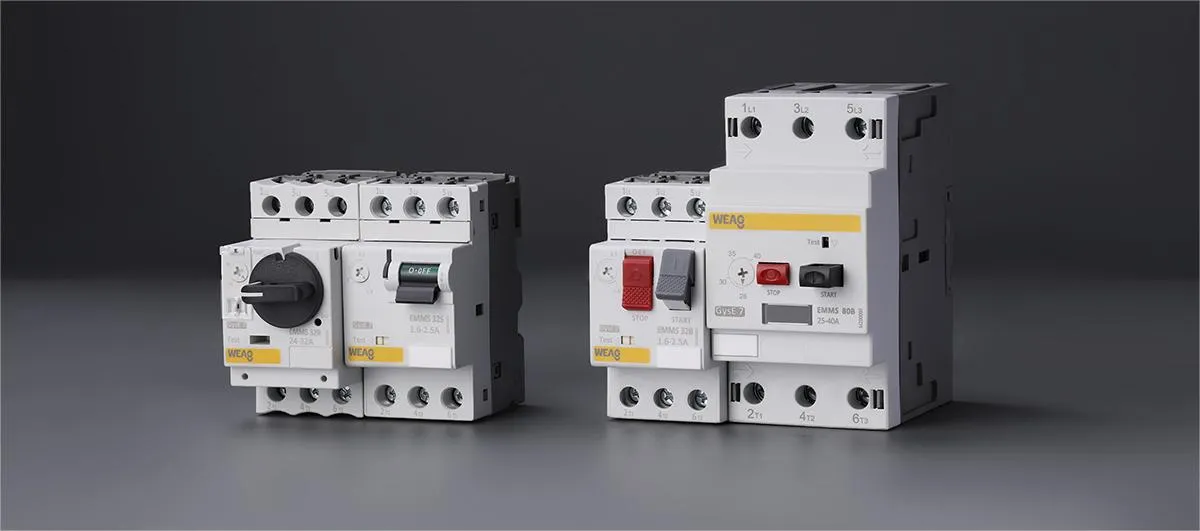

Představujeme ruční startér EMMS-32řady R, převratné řešení ochrany motoru vyvinuté společností WEAG Electric. Toto špičkové zařízení kombinuje funkce jističe a tepelného relé proti přetížení a poskytuje komplexní a spolehlivou ochranu pro 3-fázové motory v průmyslových a komerčních aplikacích.
Ruční startér řady EMMS-32R nabízí díky svému jedinečnému designu a pokročilým funkcím vyšší pohodlí a efektivitu. Integrovaný modul eliminuje potřebu samostatných komponent, zjednodušuje instalaci a snižuje nároky na prostor. Tento kompaktní design optimalizuje integraci systému a zajišťuje bezproblémový provoz v různých elektrických sestavách.
Ruční spouštěč řady EMMS-32R nabízí robustní ochranu proti běžným problémům s motorem, včetně přetížení, výpadku fáze, zkratu a řízení občasného spouštění. Využívá přesné snímání proudu a pokročilé mechanismy tepelné ochrany k detekci abnormalit a prevenci poškození motoru, což zajišťuje dlouhou životnost a spolehlivost zařízení.
Kromě ochrany motoru lze ruční spouštěč řady EMMS-32R použít také pro účinnou ochranu distribučního vedení. Jeho všestranné schopnosti se rozšiřují na zabezpečení elektrických systémů, minimalizaci prostojů a zmírnění rizika nákladných poruch způsobených poruchami a elektrickými anomáliemi.
Ruční startér řady EMMS-32R, zkonstruovaný tak, aby splňoval mezinárodní normy, jako je IEC 60947-2 a IEC 60947-4-1, zajišťuje shodu, spolehlivost a bezpečnost. Tyto certifikace potvrzují jeho výkon a zaručují, že dodržuje průmyslové předpisy, poskytují klid a důvěru v jeho provoz.
Stručně řečeno, ruční spouštěč řady WEAG Electric EMMS-32R přináší revoluci v ochraně motoru se svým integrovaným designem, který kombinuje jistič a tepelné relé proti přetížení. Díky pokročilým funkcím, kompaktnímu designu a všestranným aplikacím je optimální volbou pro zabezpečení 3-fázových motorů a elektrických systémů. Ruční startér řady EMMS-32R se svým dodržováním mezinárodních standardů poskytuje spolehlivý výkon a klid v náročných průmyslových a komerčních prostředích.
Vlastnosti
● Varianta s otočnou rukojetí: EMMS 32R má hodnocení v rozsahu od 0.1A do 32A.
● Shoda se standardy: IEC 60947-2 / IEC 60947-4.
● Snížení složitosti kabeláže o 50 %: Výměna MCCB + stykače + TOR za MMS + stykač.
● Prostorově úsporný design: Zabírá o 57 % méně místa.
● Design šetrný k životnímu prostředí: Využívá recyklovatelný plast, eliminuje kadmiové spoje a dodržuje směrnice RoHS.
● Instalace bez nářadí: Lze snadno namontovat na 35mm DIN lištu bez potřeby dalších nástrojů.
Funkce
● Ochrana proti výpadku fáze
● Ochrana proti zkratu
● Ochrana proti přetížení
● Častý provoz
● Odpojte spínač
Technická data
|
Specifikace |
EMMS 32R |
|
|
Typ operace |
Otočná rukojeť |
|
|
č. Poláků |
3 |
|
|
Jmenovitý proud (In) |
0.1-32 A |
|
|
Jmenovité provozní napětí (Ue) |
Až 690 V |
|
|
Jmenovitá frekvence (F) |
50/60 Hz |
|
|
Jmenovité izolační napětí (Ui) |
690 V |
|
|
Jmenovité impulsní napětí (Uimp) |
6 kV |
|
|
Kategorie využití |
IEC 60947-2 (přerušovač) |
Kočka. A |
|
IEC 60947-4 (startér motoru) |
AC 3 |
|
|
Elektrická/mechanická odolnost (počet operací) Minimální |
100,000/100,000 |
|
|
Maximální provozní frekvence za hodinu (Oper./h) |
25 |
|
|
Teplotní kompenzace (provoz) |
-20-+60 stupeň |
|
|
Okamžité uvolnění zkratu |
13 x le max. |
|
|
Vlhkost vzduchu |
95% RH |
|
|
nadmořská výška (m) |
2,000 |
|
|
Kapacita terminálu (max.) |
10 mm2 |
|
|
Utahovací moment |
2.5 N-m |
|
|
Funkce |
Ochrana proti přetížení |
√ |
|
Ochrana proti výpadku fáze |
√ |
|
|
Testovací tlačítko |
√ |
|
|
váha (kg) |
0.277 |
|
|
Rozměry V x H x Š (mm) |
89.8x89.5x44.5 |
|
|
Montáž (mm) |
Clip in DIN lišta (35 x 7,5 mm) |
|
|
Montážní poloha |
Svisle vodorovně |
|
|
Možnosti |
AUX/AXT/SHT/UVT/rukojeť |
|
Parametr
|
Jmenovitá vypínací kapacita (kA) |
Jmenovitý provozní proud (le) |
Rozsah nastavení (A) |
AC220V AC230V AC240V |
AC400V AC415V |
AC440V AC460V |
AC500V AC525V |
AC600V AC690V |
|||||
|
lcu |
lcs |
lcu |
lcs |
lcu |
lcs |
lcu |
lcs |
lcu |
lcs |
|||
|
0.16 |
0.1-0.16 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
0.25 |
0.16-0.25 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
0.4 |
0.25-0.4 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
0.63 |
0.4-0.63 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
1 |
0.63-1 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
1.6 |
1-1.6 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
2.5 |
1.6-2.5 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
3 |
2.25 |
|
|
4 |
2.5-4 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
3 |
2.25 |
|
|
6.3 |
4-6.3 |
100 |
100 |
100 |
100 |
50 |
50 |
50 |
50 |
3 |
2.25 |
|
|
10 |
6-10 |
100 |
100 |
100 |
100 |
15 |
15 |
10 |
10 |
3 |
2.25 |
|
|
14 |
9-14 |
100 |
100 |
15 |
7.5 |
8 |
4 |
6 |
4.5 |
3 |
2.25 |
|
|
18 |
13-18 |
100 |
100 |
15 |
7.5 |
8 |
4 |
6 |
4.5 |
3 |
2.25 |
|
|
23 |
17-23 |
50 |
50 |
15 |
6 |
6 |
3 |
4 |
3 |
3 |
2.25 |
|
|
25 |
20-25 |
50 |
50 |
15 |
6 |
6 |
3 |
4 |
3 |
3 |
2.25 |
|
|
32 |
24-32 |
50 |
50 |
10 |
5 |
6 |
3 |
4 |
3 |
3 |
2.25 |
|
