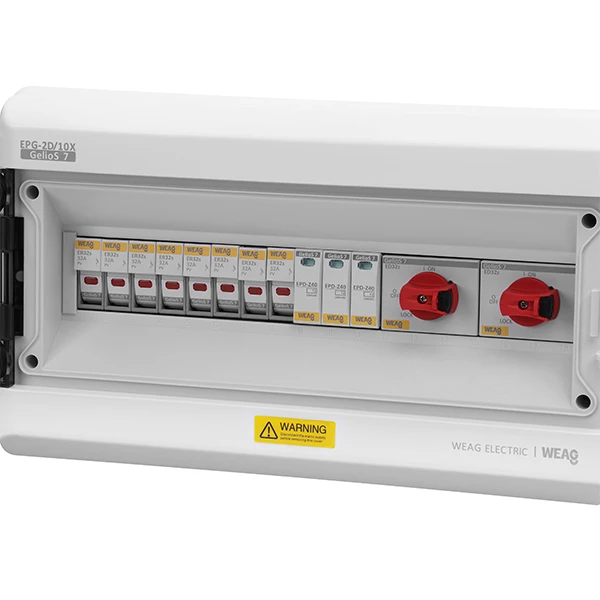

Popis výrobku
● Číslo modelu: EPG 1000V DC Combiner Box
● Max napětí: 1000VDC
● Max. proud DC obvodu každého vstupu: 15A
● Maximální výstupní proud: 32A
● Počet vstupů: 1 řetězec, 2 řetězce, 4 řetězce, 6 řetězců atd. (lze upravit)
● Počet výstupů: 1 řetězec, 2 řetězce, 3 řetězce atd. (lze přizpůsobit)
● Hlavní DC komponenty zabudované uvnitř: 1000V DC izolátor, DC SPD, DC pojistka atd
● Montáž na stěnu
Úvod
Fotovoltaický slučovač řady EPG 1000V DC se používá ve fotovoltaickém systému a usnadňuje konsolidaci, ochranu a monitorování stejnosměrného proudu generovaného solárními panely, čímž zajišťuje efektivní a bezpečný provoz solárního energetického systému. Je navržen tak, aby splňoval bezpečnostní normy a elektrické předpisy specifické pro FV systémy. Zajišťují soulad s předpisy týkajícími se ochrany proti nadproudu a zkratu, uzemnění a izolace systému, čímž zvyšují bezpečnost a spolehlivost FV instalace.
Fotovoltaické slučovače řady EPG 1000V DC jsou navrženy a vyrobeny tak, aby vyhovovaly příslušným mezinárodním normám a certifikacím, jako je IEC 61439 pro sestavy nízkonapěťových rozváděčů a řídicích zařízení a IEC 62446 pro dokumentaci a uvádění fotovoltaických systémů do provozu.
Struktura
Přehled typických součástí a struktury fotovoltaického slučovače řady EPG 1000V DC:
Skříň: Skříň je vyrobena z PC plastového materiálu třídy V0 odolného proti ohni, který zajišťuje vysokou úroveň bezpečnosti díky odolnosti proti znečištění IP65. Poskytuje fyzickou ochranu vnitřním součástem a chrání celý systém.
ED32z DC odpojovací vypínač: Tato součást slouží jako prostředek k izolaci nebo odpojení DC energie generované solárními panely od zbytku FV systému. Umožňuje bezpečnou údržbu, kontrolu a opravy přerušením toku proudu. V případě nouze nebo poruchy systému umožňuje DC odpojovač ED32z rychlé vypnutí FV systému, zabránění dalším škodám a zajištění bezpečnosti personálu.
Držáky stejnosměrných pojistek a pojistky stejnosměrného proudu pro ochranu proti nadproudu a zkratu: Fotovoltaický slučovač 1000V DC řady EPG obsahuje držáky pojistek a pojistky ER32(s) pro ochranu proti nadproudovým situacím. Tato zařízení se instalují v sérii se vstupními kabely nebo mezi přípojnice a výstupní kabely. Přerušují obvod v případě poruchy nebo nadměrného proudu a zabraňují poškození FV systému.
Zařízení EPD DC přepěťové ochrany: Pro ochranu před úderem blesku nebo rušením sítě obsahuje fotovoltaický slučovač řady EPG 1000 V DC zařízení přepěťové ochrany DC EPD. Tato zařízení odvádějí a potlačují vysokonapěťové rázy a chrání solární panely a další komponenty před potenciálním poškozením.
Konektory MC4: Fotovoltaický slučovač 1000V DC řady EPG obsahuje vícenásobné vstupní a výstupní konektory MC4, které efektivně propojují výstupní kabely z jednotlivých solárních panelů se vstupními kabely FV střídačů.
Připojení uzemnění: Fotovoltaický slučovač řady EPG 1000V DC poskytuje svorky pro připojení zemnících vodičů, které zajišťují správné uzemnění systému.
Příslušenství kabelů: Do slučovače jsou integrovány další součásti, jako jsou kabelové průchodky, kabelové stahovací pásky nebo kabelové žlaby, které uspořádají a zajistí vstupní a výstupní kabely. Toto příslušenství pomáhá udržovat uklizené a organizované uspořádání kabeláže, snižuje riziko poškození kabelů a usnadňuje údržbu a odstraňování problémů.
