Popis

Odeslat dotaz

Popis výrobku

● Číslo modelu: EF500

● Standardní: IEC/EN 60947-4-1

● Jmenovitý proud: 500A

● Jmenovité pracovní napětí: AC50/60Hz, 690V

● Hlavní obvod: 3P, 4P

● Kategorie použití: AC3, AC4

● Montážní kategorie: III

Úvod

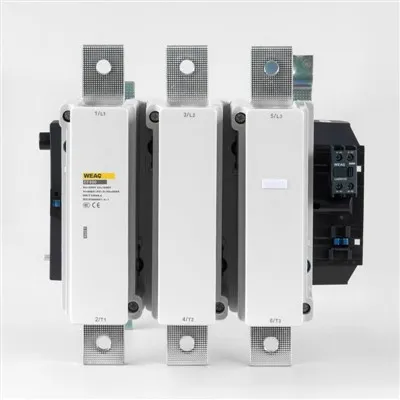

Stykač EF500, vyráběný společností WEAG Electric, je důvěryhodné a všestranné elektrické spínací zařízení široce používané v průmyslových a komerčních aplikacích. Slouží jako spolehlivá alternativa ke stykači LC1F500 a umožňuje přesné ovládání a efektivní spínání elektrických zátěží v systémech střídavého napájení.

Díky své modulární konstrukci nabízí stykač EF500 rozmanitou škálu velikostí a konfigurací, aby vyhovoval různým požadavkům na napětí a proud. Obsahuje základní součásti, jako jsou elektromagnetické cívky a silové kontakty. Když cívka přijme elektrický proud, generuje magnetické pole, přitahuje napájecí kontakty a uzavírá obvod, aby umožnil tok proudu. Když je cívka bez napětí, kontakty se otevřou a přeruší tok proudu.

Stykač EF500, proslulý svou mimořádnou odolností, prokazuje pozoruhodnou elektrickou a mechanickou odolnost, zajišťuje konzistentní výkon a prodlouženou provozní životnost i v náročných prostředích. Je navržen tak, aby vydržel vysoké spínací frekvence a udržoval nízkou spotřebu energie pro lepší energetickou účinnost.

Bezpečnostní prvky jsou nedílnou součástí konstrukce stykače EF500. Obsahuje pomocné kontakty, které usnadňují řídicí a signalizační funkce. Kromě toho nabízí ochranu proti přetížení prostřednictvím integrace tepelných relé nebo elektronických modulů proti přetížení, aby se zabránilo poškození připojeného zařízení.

Stykač EF500 nachází rozsáhlé uplatnění v systémech řízení motorů, včetně elektromotorů, čerpadel, ventilátorů a různých průmyslových strojů. Je také široce používán v systémech HVAC, ovládání osvětlení a elektrických ovládacích panelech díky své kompaktní velikosti a snadnému procesu instalace.

Stručně řečeno, stykač EF500, všestranné a spolehlivé elektrické spínací zařízení, je navržen tak, aby nahradil stykač LC1F500. Díky své modulární konstrukci, odolnosti, energetické účinnosti a bezpečnostním funkcím slouží jako ideální volba pro přesné řízení a efektivní řízení elektrické zátěže v systémech střídavého napájení v mnoha průmyslových odvětvích.

Vlastnosti

Elektrický ovládací spínač EF500 se může pochlubit několika pozoruhodnými atributy, které jej staví jako spolehlivé a všestranné zařízení pro řízení a změnu elektrické zátěže v systémech střídavého napájení. Některé z jeho pozoruhodných funkcí zahrnují:

● Modulární konfigurace: Elektrický ovládací spínač EF500 využívá modulární konstrukci, která usnadňuje instalaci a údržbu. Lze jej bez problémů integrovat do elektrických ovládacích panelů a systémů.

● Široká škála velikostí a konfigurací: Elektrický ovládací spínač EF500 je k dispozici v různých rozměrech a uspořádáních, které vyhovují různým hodnotám napětí a proudu. To zajišťuje kompatibilitu s širokým spektrem aplikací a požadavky na zatížení.

● Vylepšená elektrická a mechanická odolnost: Přepínač je navržen tak, aby vydržel vysoké elektrické zatížení a nabízí vynikající elektrickou a mechanickou odolnost. Zvládá časté spínání a poskytuje dlouhou životnost.

● Nízká spotřeba energie: Elektrický ovládací spínač EF500 je energeticky účinný a během provozu spotřebovává minimální energii. To pomáhá snížit náklady na energii a zvýšit celkovou účinnost systému.

● Pomocné svorky: Přepínač obsahuje další svorky, které lze použít pro účely ovládání a signalizace. Tyto doplňkové terminály poskytují flexibilitu v systémové integraci a umožňují monitorování stavu spínače.

● Ochrana proti přetížení: Elektrický ovládací spínač EF500 lze kombinovat s tepelnou ochranou proti přetížení nebo elektronickými moduly proti přetížení, aby byla zajištěna účinná ochrana proti přetížení. To pomáhá předcházet poškození připojených elektrických zařízení a zajišťuje bezpečný provoz.

● Spolehlivý výkon v náročných prostředích: Přepínač je navržen tak, aby spolehlivě fungoval v náročných prostředích, jako jsou vysoké teploty, vlhkost a vibrace. Je konstruován tak, aby vydržel drsné podmínky, takže je vhodný pro průmyslové a komerční aplikace.

● Aplikace pro řízení motoru: Elektrický ovládací spínač EF500 se běžně používá v aplikacích pro řízení motoru, umožňuje ovládání a provoz elektromotorů, čerpadel, ventilátorů a dalších průmyslových strojů.

Technická data

Model číslo.		EF500
Ohodnoceno konvenční	Ith (A)	580
Ohodnoceno konvenční	Ith (A)	580
Jmenovité napětí Ui (V)	uživatelské rozhraní (V)	690
Jmenovitý provozní proud	AC-3 Tj (A)	500
Ue{0}/415V	AC-4 Tj (A)	147
Power Controlled 3ph	380/415V kW	250
Cage Motor AC-3	660/690V kW	335
Elektrická životnost (x10³operace)	AC-3	300
Elektrická životnost (x10³operace)	AC-4	100
Mechanická životnost (x10⁶operace)		3
Shodná pojistka	Velikost	RT16-4
Shodná pojistka	A	630
Hlavní okruh		3P nebo 4P

Otázky a odpovědi

Otázka: Lze použít elektromagnetické stykače řady EF pro ovládání motoru?

Odpověď: Samozřejmě, elektromagnetické stykače řady EF se běžně používají pro řízení motoru. Mají schopnost řídit významný počáteční proud motorů a usnadňovat spouštění, zastavování a změnu chodu motoru. Elektromagnetické stykače řady EF jsou často spárovány se spouštěči motoru nebo nadproudovými relé, aby byla zaručena úplná ochrana motoru.

Otázka: Jaká je primární funkce stykače řady EF?

Odpověď: Primární role stykače řady EF se točí kolem ovládání motoru. Běžně se používá k regulaci a řízení elektromotorů, čerpadel, ventilátorů a různých dalších typů průmyslových strojů.

Otázka: Je stykač řady EF schopen zvládnout časté spínání?

Odpověď: Stykač řady EF je samozřejmě navržen se zaměřením na vysokou elektrickou a mechanickou odolnost, což mu umožňuje bezproblémově zvládnout časté spínání bez kompromisů ve výkonu nebo životnosti.

Otázka: Jak lze stykače řady EF integrovat do elektrických systémů?

Odpověď: Stykač řady EF se vyznačuje modulární konstrukcí, která usnadňuje snadnou integraci do elektrických ovládacích panelů a systémů. Lze jej pohodlně namontovat a připojit k dalším ovládacím zařízením, což umožňuje vytvoření komplexního elektrického ovládacího systému.
